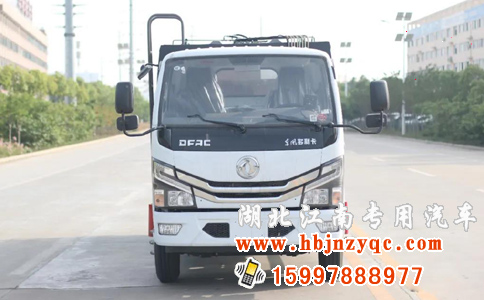

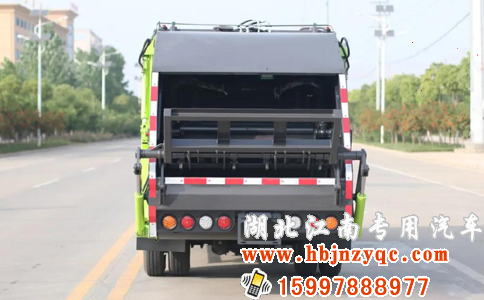

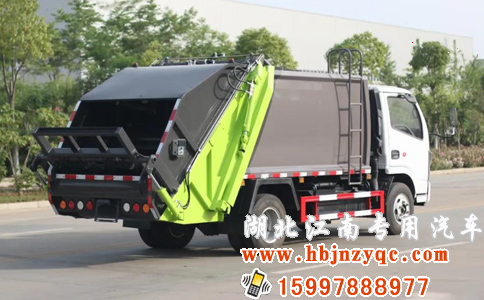

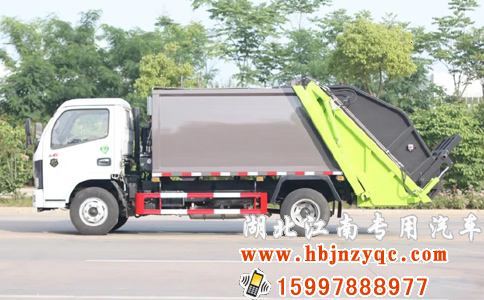

東風國六6方壓縮式垃圾車

更新日期：2020/5/26 來源于：www.wzdtfl.com.cn 作者：江南專汽點擊次數：

HTW5045ZYSE6型壓縮式垃圾車　發動機參數
發動機型號	發動機生產企業	排量（ml）	功率（kw）
D20TCIF1 YCY24140-60 CA4DB1-11E6 ZD30D16-6N CY4BK461 CY4BK161 Q23-115E60 H20-120E60 CA4DB1-13E6 Q28-130E60	昆明云內動力股份有限公司廣西玉柴機器股份有限公司中國第一汽車集團有限公司東風輕型發動機有限公司東風朝陽朝柴動力有限公司東風朝陽朝柴動力有限公司安徽全柴動力股份有限公司安徽全柴動力股份有限公司中國第一汽車集團有限公司安徽全柴動力股份有限公司	1999 2360 2207 2953 3707 3856 2300 2000 2207 2800	93 103 81 120 95 105 85 90 95 96

HTW5045ZYSE6型壓縮式垃圾車　底盤參數
底盤型號：	EQ1045SJ3CDF	燃油種類：	柴油
軸數：	2	前輪距(mm)：	1525,1519
軸距(mm)：	2700,2950,3308	后輪距(mm)：	1498,1516,1586
輪胎數：	6	輪胎規格：	6.50R16,7.00R16

HTW5045ZYSE6型壓縮式垃圾車　產品主要技術資料
產品名稱：	HTW5045ZYSE6型壓縮式垃圾車	外型尺寸(mm)：	5595,5995×2050×2250,2650
底盤型號：	EQ1045SJ3CDF	貨廂尺寸(mm)：	××
前排乘客：	2	額定載客(人)：
總質量： (kg)	4495	接近/離去角(° )	27.7/26.6
額定質量： (kg)	500	前懸/后懸(mm)：	1055/800
整備質量：(kg)	3865	最高車速(km/h)：	110
排放標準：	GB3847-2005,GB17691-2018國Ⅵ
整車說明：	1、該車主要專用裝置由箱體,壓縮系統組成,用于垃圾的收集與清運。該車僅選用2700mm軸距底盤,選裝工作裝置及外形長(mm)/后伸(mm)的對應關系:①選裝翻桶裝置、半密封斗裝置、擺臂裝置、全密封斗裝置:5995/1440,②選裝無上料裝置時:5995/1040。2、側防護材質采用Q235,螺栓連接;后防護由專用裝置替代,下邊緣離地高495mm。3、ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。發動機與油耗值(L/100km)的對應關系為:D20TCIF1/11.4,YCY24140-60/11.4,CA4DB1-11E6/11.4,ZD30D16-6N/11.4,CY4BK461/11.4,CY4BK161/11.4。選裝前面罩,前保險杠,前組合燈具。選裝左右油箱位置。

湖北江南專用特種汽車有限公司生產的東風多利卡壓縮式垃圾車整體外形美觀，具有很高的性價比、安全可靠、操作便捷，該系列垃圾車是永航公司成熟成品。上裝部分由密封式垃圾箱、填裝器、推鏟、液壓傳動系統和電氣控制系統組成。整車為全封閉型，采用電氣液一體化技術，借助機、電、液聯合自動控制系統，通過垃圾箱、填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或壓扁、強力裝填，把垃圾擠入車廂并壓實和推卸。壓縮過程中的污水全部進入污水廂，解決了垃圾運輸過程中的二次污染的問題。

主要性能及特點：

1、電、液聯合控制該車的控制系統采用CAN-BUS模塊化設計思路搭建，綜合利用了電控和液控的優點，通過電控系統控制液壓閥組，提高了使用可靠性和效率。

2、發動機功率輸出自動控制發動機功率輸出控制即油門控制可通過電氣系統實現全自動控制，滿足垃圾壓填循環時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。

3、框架結構垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。

4、密封處理消除二次污染垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污口，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。

5、液壓舉升安全回路在舉升填裝器的液壓系統中，設置了進口雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。

6、先進的電控系統系統采用模塊化設計思路搭建，主要由控制箱總成、前操作CAN總線按鍵盤、后操作按鍵盒組、接近開關傳感器、車體線束五部分組成，各部件之間通過航空插件，汽車級防水插件等連接器相互對接。集成化高，系統簡練，安裝方便，接線簡單，簡化系統，防護等級高，耐水，耐腐蝕，IP67防護等級，9~36VDC寬工作電壓范圍，單個按鍵壽命100萬次以上，已在工程機械、環衛機械業內廣泛應用，可靠性高，性能穩定，具有背光功能，方便夜晚作業，美觀大方；上裝線束采用一體化設計，可靠性高，安裝、布線方便，汽車、工程機械線束專業制造商生產，垃圾壓縮車專業導通檢測臺，正確率100%，滿足QC/T29106-2014汽車線束標準，各接頭功能標識明顯，防錯，安裝方便，效率高。

7、填裝器與箱體結合采用鎖緊機構，滑板采用尼龍滑塊導向填裝器與箱體結合部結構合理，并采用鎖緊全密封技術。滑板軌道采用高強度錳鋼材質整體成型，滑板運動采用尼龍滑塊導向，具有自潤滑性，穩定性高，耐磨性能更好。

8、自動、手動操作系統各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。

9、方便的操作控制作業控制盒分別安裝在駕駛室內和車尾，駕駛室內的作業控制盒可控制推擠卸料和選擇操作模式（如自動或手動），車尾右側的作業控制盒則控制壓填機構和翻桶機構的作業，左側急停操作，僅在緊急情況下用于停止上裝動作，操作十分方便。駕駛室內操作盒則控制車輛卸載作業，特別是在垃圾填埋場，作業人員無須下車即可完成卸料。

10、高質量的元件電氣、液壓系統的關鍵元器件均采用知名元件，如控制器、多路換向閥組、按鈕、油缸密封件、接近開關等，提高了垃圾車的使用可靠性。
