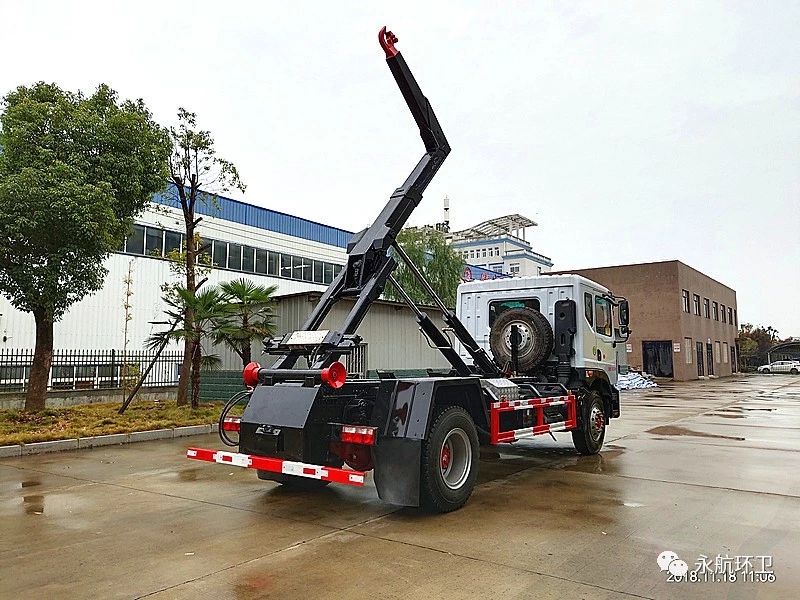

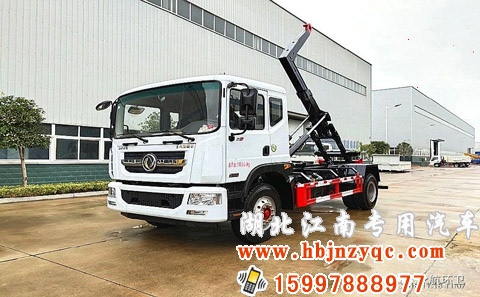

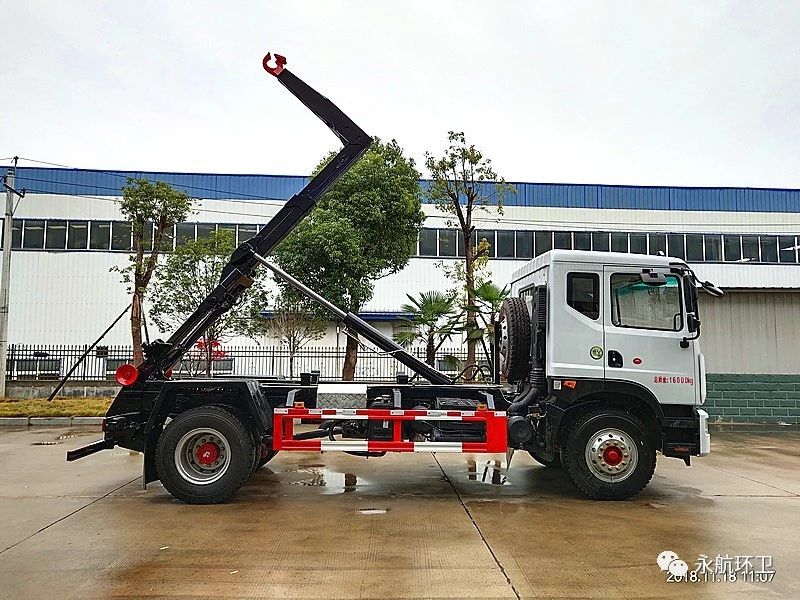

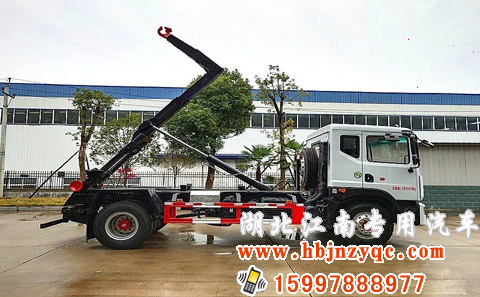

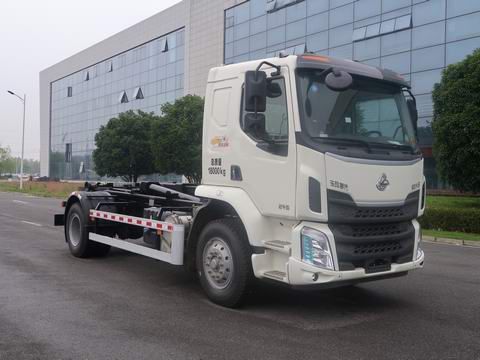

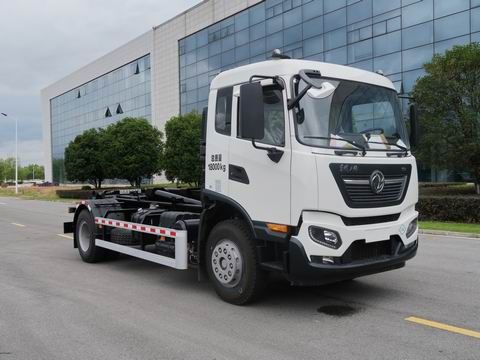

東風16噸勾臂式垃圾車

更新日期：2019/4/24 來源于：www.wzdtfl.com.cn 作者：江南專汽點擊次數：

SZD5166ZXXE5型車廂可卸式垃圾車　發動機參數
發動機型號	發動機生產企業	排量（ml）	功率（kw）
YC4EG170-50 YC4EG185-50 ISB210 50 ISB180 50 ISD160 50 YC4S160-50 YC6JA180-50	廣西玉柴機器股份有限公司廣西玉柴機器股份有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司廣西玉柴機器股份有限公司廣西玉柴機器股份有限公司	4730 4730 5900 5900 4500 3767 6870	125 136 155 132 118 118 132

SZD5166ZXXE5型車廂可卸式垃圾車　底盤參數
底盤型號：	EQ1161LJ9BDE	燃油種類：	柴油
軸數：	2	前輪距(mm)：	1858,1949,1923,1891
軸距(mm)：	3950,4500,4700,5200,5600	后輪距(mm)：	1806,1865
輪胎數：	6	輪胎規格：	9.00R20,10.00R20

SZD5166ZXXE5型車廂可卸式垃圾車　產品主要技術資料
產品名稱：	SZD5166ZXXE5型車廂可卸式垃圾車	外型尺寸(mm)：	7350,7150,6600×2500×3200,2885
底盤型號：	EQ1161LJ9BDE	貨廂尺寸(mm)：	××
前排乘客：	3	額定載客(人)：
總質量： (kg)	16000	接近/離去角(° )	19/18
額定質量： (kg)	8800,9200	前懸/后懸(mm)：	1230/1420
整備質量：(kg)	7005,6605	最高車速(km/h)：	90
排放標準：	GB17691-2005國Ⅴ,GB3847-2005
整車說明：	軸距/整車長/整備質量對應關系為(mm):4700/7350/7005,4500/7150/7005,3950/6600/6605.側后防護采用Q235材質焊接連接,后部防護斷面尺寸(mm):50×120,后部防護離地高度(mm):450.安裝具有衛星定位功能的行駛記錄儀.ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,J ABS.發動機YC4EG170-50,YC4EG185-50,ISB180 50,ISD160 50,ISB210 50,YC4S160-50油耗值為25.2,25.3,27.8,26.3,26.5,26.6.

起重能力	T	16
鉤心高度	mm	1570
箱體軌道外寬	mm	1060
箱體軌道凈空高度	mm	≥150
箱體鎖緊方式		外部鎖緊
鎖緊鉤到拉臂鉤中心距	mm	3815
箱體拉桿直徑	mm	50
拉桿偏距	mm	270
鉤環中心到后滾輪中心距	mm	4100
伸縮臂行程	mm	900
液壓油泵		長源
多路換向閥		中梅
油缸		國內知名品牌（進口密封圈）
液壓系統最大壓力	MPa	18
其他		帶后滾輪支撐，駕駛室集中控制
控制方式		手動/自動

性能能描述：

1、該車的特點是一車能配多個垃圾箱，能實現一車與多個垃圾箱聯合循環作業運輸，充分提高了車輛的運輸能力。整車具有結構簡單、操作方便、裝卸效率高、機械自動化程度高、節省人力的優點。拉臂系統可以將箱體自如落到地面進行垃圾裝載，然后將箱體從地面上平穩提升到車輛上，通過拉臂上裝系統鎖緊箱體來完成運輸、舉升箱體、卸料全過程。該車型與全封閉壓縮垃圾站配套使用，杜絕了二次污染，具有很好的環保性。

2、工作原理:該系統完全通過電-液系統來控制。所需的動力由車輛發動機、變速箱、取力器來完成液壓轉換。通過換向閥，可以實現舉箱、提箱、落箱以及箱體鎖緊等功能。

3、上裝結構：主要由拉臂鉤總成、液壓系統、液壓鎖緊總成、電液操作系統組成。液壓系統主要由操縱閥、油缸、油管、油箱等組成;主要配件采用國內知名品牌;操作系統組成。操作系統有兩套系統，其中駕駛室外一套手動操作。駕駛室內一套電控操作系統。

4、裝卸廂體操作方式：

從地面提起垃圾箱

（1）將車輛停放至箱體正前方約３米處。

（2）打開取力器。駕駛室內操作按鈕控制取力器開關。

（3）將液壓箱體鎖緊裝置，通過操作手柄推至收回位置。

（4）翻轉舉升臂，使得拉鉤可以插入到箱體吊環下方。

（5）將車輛慢慢向后倒車（直到拉鉤與箱體吊環相連接），如有必要，可以對拉鉤高度進行調節使其處于最佳位置。

（6）通過操控舉升臂上下來提起箱體。精確操控多路閥以確保該動作盡可能平穩。當舉升臂架到達水平位置后，即箱體平穩落到副車架上后,操作手柄回到中位,停止操作。

（7）啟動液壓箱體鎖緊裝置。將箱體與底架可靠鎖止。

（8）關閉取力器。
